当前位置 / 彩钢拱形压瓦机系列

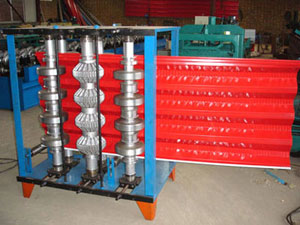

750型打拱机

750型打拱机主要由左、右机体、底部连杆、顶部机箱盖、滑动座、六方转轮、皮带轮、齿轮机构、槽轮机构、凸轮机构、润滑泵、油路系统、电控部分等组成。 750型打拱机工作台的转位
产品信息
750型打拱机主要由左、右机体、底部连杆、顶部机箱盖、滑动座、六方转轮、皮带轮、齿轮机构、槽轮机构、凸轮机构、润滑泵、油路系统、电控部分等组成。
  750型打拱机工作台的转位是由装于上轴端头的齿轮组,传动拨销齿轮,拨动装于六方转轮轴上的槽轮来实现分度定位,在上轴的两端各装有一个与装在同一轴上与压制凸轮共轭的回凸轮,通过定位杆与定位盘实现下模在工作位置的精确定位。在左右两侧机箱内,安装有润滑泵,机器工作时经过,油管向各摩擦运动部位输送润滑油。
750型打拱机的特点:
  该彩钢板设备采用高水平自动控制软件,实现生产信息化管理。
  整个机组自动化控制系统采用高集成的网络,使自动化系统性能更优越。
  该彩钢瓦设备还具有操作、维护、保养以及机械的调试、模具更换容易等优点。
750型打拱机的主要参数:
  主轴材质:45#钢调质处理,外径Φ80mm
  轧辊材料:
  1> Cr12铬钢淬火处理HRC60-62°(选配)
  2> GCR15轴承钢淬火处理HRC58-60°
  校平轧辊组数:5辊校平。
  主轧辊组数:12组主辊,2组送料辊,4组侧辊
  主电机功率:15KW
  轧制速度:8-12米/分钟
  切断系统:采用先进液压驱动,成型后自动定尺切断。不变型、无废料、安全系数高等特点。(主机停切断)
  冲孔:孔型图纸,可前后任意设定,左右任意调节冲孔:孔型
  刀片、冲头材料:Cr12,淬火处理60-62°
  电控系统:全机采用PLC、变频器控制
  主机外型尺寸:约长9.5M×宽1.7M×高1.2M
